Het verloop van een technisch TSCM-onderzoek naar afluisterapparatuur
Hoe verloopt een professioneel technisch ruimtelijk onderzoek? Een TSCM-onderzoek bestaat doorgaans uit vier fasen: voorbespreking en risicoanalyse, visuele en fysieke inspectie, gerichte technische metingen en beoordeling met rapportage. Afhankelijk van de locatie worden RF-analyse, NLJD, thermografie, endoscopie, netwerkonderzoek en controle van bekabeling gecombineerd. Niet iedere methode is bij elk object noodzakelijk.
Een professioneel onderzoek naar afluisterapparatuur is geen snelle rondgang met één eenvoudige detector. Moderne bewakingstechniek kan gebruikmaken van radiosignalen, wifi, Bluetooth, mobiele netwerken, bekabeling of lokale opslag. Bovendien kan apparatuur zo klein zijn dat zij visueel nauwelijks opvalt.
Daarom combineert een technisch TSCM-onderzoek (Technical Surveillance Counter Measures) verschillende onderzoeksmethoden. Welke technieken worden ingezet en in welke volgorde, hangt af van de locatie, het risicoprofiel en de concrete aanleiding.
Welke inspectie- en meetmethoden horen bij een TSCM-onderzoek?
Een professioneel TSCM-onderzoek kan onder meer bestaan uit de volgende werkzaamheden. Welke methoden daadwerkelijk worden toegepast, hangt af van de onderzoeksopdracht.
Waarom deze combinatie? Radiosignalen, fysieke verbergplaatsen, niet-zendende elektronica en bekabelde verbindingen vragen om verschillende onderzoeksrichtingen. Een enkele detectietechniek biedt geen volledig overzicht.
Waarom één eenvoudige bugdetector niet voldoende is
Een goedkope detector kan bepaalde radiosignalen herkennen, maar dat betekent niet dat alle vormen van afluistertechniek worden gevonden. Professioneel onderzoek houdt rekening met verschillende technische situaties.
Actieve draadloze apparatuur
RF-analyse kan helpen bij het beoordelen van actieve zenders, wifi-apparatuur, Bluetooth/BLE en mobiele communicatie.
Niet-zendende elektronica
Een NLJD kan elektronische componenten helpen lokaliseren, ook wanneer deze op het meetmoment niet actief uitzenden.
Lokale opslag en bekabeling
Recorders, bedrade taps en andere niet-radiografische technieken vragen om fysieke, visuele en technische inspectie.
Moeilijk bereikbare plaatsen
Endoscopie, thermografie en waar nodig andere inspectietechnieken kunnen worden ingezet voor holtes, plafonds en technische constructies.
Hoe verloopt een technisch ruimtelijk onderzoek?
De vier onderstaande onderzoeksfasen vormen het uitgangspunt. De feitelijke volgorde kan worden aangepast als de technische omstandigheden daartoe aanleiding geven.
Voorbespreking en risicoanalyse
De aanleiding, relevante ruimtes, technische infrastructuur en mogelijke dreigingen worden besproken. Dit bepaalt de onderzoeksdiepte en de benodigde meetmethoden.
Visuele en fysieke inspectie
Ruimtes, installaties, meubels, aansluitingen, plafonds, ventilatie, verwarming, airconditioning, deuren en raamconstructies worden systematisch op afwijkingen gecontroleerd.
Technische metingen
Afhankelijk van het risicoprofiel volgen onder meer RF-metingen, thermografie, NLJD-onderzoek, netwerkcontrole en onderzoek van bekabelde verbindingen.
Beoordeling en documentatie
Verdachte signalen, componenten en andere relevante bevindingen worden technisch beoordeeld en gedocumenteerd. Waar nodig worden vervolgstappen geadviseerd.
Wat ontvangt u na afloop? De bevindingen worden vastgelegd en technisch beoordeeld. Waar relevant beschrijft de rapportage ook de onderzoeksgrenzen, niet-toegankelijke onderdelen en aanbevelingen voor aanvullende beveiliging.
Visuele inspectie: meer dan alleen rondkijken
Een visuele en fysieke inspectie richt zich op onderdelen waarin onbekende elektronische apparaten of afwijkende verbindingen verborgen kunnen zijn. De controle wordt afgestemd op de toegankelijke delen van het object.
Ruimte en constructie
Plafonds, wanden, nissen, deuren, kozijnen, holle ruimtes en andere bouwkundige onderdelen worden beoordeeld voor zover zij binnen de onderzoeksopdracht vallen.
Technische installaties
Ventilatiekanalen, verwarmingsinstallaties, airconditioning en andere technische voorzieningen kunnen mogelijke verbergplaatsen bevatten.
Meubilair en voorwerpen
Meubels, decoraties en andere objecten in de ruimte kunnen technisch relevant zijn wanneer zij afwijkingen vertonen of eenvoudig gemanipuleerd kunnen worden.
Moeilijk bereikbare zones
Met endoscopische camera's en andere inspectietechniek kunnen holtes, lege leidingen en moeilijk toegankelijke plekken nader worden bekeken.
Thermografie en endoscopie bij afluisterbeveiliging
Thermografie en endoscopie zijn aanvullende inspectiemethoden. Ze vervangen geen RF-analyse of visuele controle, maar kunnen helpen om moeilijk toegankelijke onderdelen verder te onderzoeken.

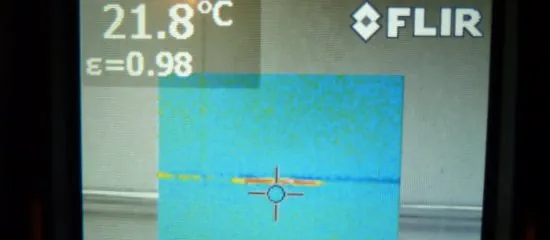

Thermografie
Actieve elektronische onderdelen kunnen warmte produceren. Onder geschikte omstandigheden helpt een warmtebeeldcamera bij het vinden of beoordelen van temperatuurafwijkingen.
Een warmteverschil is echter geen bewijs van een afluisterapparaat. Ook normale elektronische installaties kunnen warmte veroorzaken.
Endoscopie
Met een kleine inspectiecamera kunnen specialisten in toegankelijke holtes, technische openingen en moeilijk bereikbare delen van meubels of constructies kijken.
Zo zijn visuele controles mogelijk op plaatsen die zonder hulpmiddelen niet goed zichtbaar zijn.
NLJD: zoeken naar elektronica die niet uitzendt
Waarom een Non-Linear Junction Detector belangrijk kan zijn
Een RF-meting ziet uitsluitend radiosignalen die daadwerkelijk worden uitgezonden. Een Non-Linear Junction Detector (NLJD) werkt anders en kan helpen bij het lokaliseren van elektronische componenten, ook wanneer deze niet actief zenden.
Een NLJD-resultaat is geen automatische bevestiging van afluisterapparatuur: ook normale elektronica bevat halfgeleidercomponenten. Daarom blijft technische interpretatie noodzakelijk.
Voorbeeld van het verschil: Een uitgeschakelde digitale recorder produceert mogelijk geen actief radiosignaal. Een aanvullende fysieke inspectie of NLJD-controle kan onder geschikte omstandigheden toch aanleiding geven om een elektronisch onderdeel nader te onderzoeken.
Waarom klassieke RF-detectie alleen niet meer voldoet
Veel moderne ruimtes bevatten draadloze en bekabelde communicatiesystemen. Daardoor is de aanwezigheid van een radiosignaal niet automatisch verdacht. Tegelijk zijn er apparatuurtypen die tijdens het onderzoek helemaal geen radiosignaal uitzenden.
RF-analyse
Onderzoek van actieve radiosignalen met professionele meetapparatuur en technische beoordeling van verdachte bronnen.
Netwerkanalyse
Controle van relevante netwerkapparatuur, aangesloten apparaten en actieve verbindingen binnen de afgesproken onderzoeksomvang.
Bekabelde verbindingen
Analyse van telefoon-, netwerk- en andere relevante bekabeling wanneer fysieke aftapping of onbekende verbindingen een risico kunnen vormen.
Draadloze video en mobiele techniek
Onderzoek kan ook gericht zijn op verborgen videokanalen en de GSM-, LTE-, wifi- en BLE-omgeving.
Lees meer over RF-analyse tijdens een TSCM-onderzoek.
Wat gebeurt er bij onbekende leidingen of elektronische onderdelen?
Wanneer tijdens een onderzoek een onverklaarbare kabel, adapter, elektronische component of ander verdacht onderdeel wordt aangetroffen, proberen de specialisten eerst de functie vast te stellen.
Daarvoor kunnen aanvullende inspecties, metingen of technische beoordelingen nodig zijn. Niet iedere onbekende voorziening is automatisch verdacht; in bestaande gebouwen kunnen ook oude of niet meer gebruikte installaties aanwezig zijn.
Belangrijk: Het doel van een TSCM-onderzoek is vaststellen en beoordelen. Onbekende componenten worden daarom niet automatisch beschadigd, verwijderd of gemanipuleerd.
Praktische voorwaarden voor een goede sweep
Een zorgvuldige voorbereiding helpt om het onderzoek efficiënt uit te voeren en technische bijzonderheden correct te beoordelen.
Zo min mogelijk personen aanwezig
Rust in de te onderzoeken ruimtes maakt systematisch werken gemakkelijker en beperkt onnodige verstoring van metingen en inspecties.
Toegang tot relevante ruimtes
De technicus moet de afgesproken ruimtes en technische zones kunnen bereiken om de controle volgens de onderzoeksopdracht uit te voeren.
Toestemming
Onderzoeken worden uitsluitend uitgevoerd met toestemming van de rechtmatige gebruiker, eigenaar, huurder of bevoegde vertegenwoordiger van de locatie.
Technische informatie
Beschikbare informatie over netwerk, telefonie, verbouwingen of bestaande apparatuur kan helpen om afwijkingen sneller correct te beoordelen.
Voor de afspraak: Geef bij voorkeur vooraf aan hoeveel ruimtes onderzocht moeten worden, welke technische voorzieningen aanwezig zijn en of bepaalde ruimtes of installaties beperkt toegankelijk zijn.
Verdiepende informatie over de afzonderlijke onderzoeksmethoden
De onderstaande twaalf onderwerpen verwijzen naar onze afzonderlijke technische toelichtingen. Daarmee kunt u de onderzoeksmethoden nader bekijken zonder dat deze overzichtspagina onnodig lang of technisch ingewikkeld wordt.
Visuele inspectie
Onderzoek van niet-elektrische apparatuur, installaties en fysieke verbergplaatsen.
RF-analyse
Professionele analyse van actieve radiosignalen met een spectrum analyzer.
RF-detectiedrempels
Achtergrond over gevoeligheid en beoordeling van RF-metingen.
Controle van leidingen
Onderzoek van relevante bekabelde verbindingen en onbekende leidingen.
Analyse van afzonderlijke RF-signalen
Nadere technische beoordeling van afzonderlijke ontvangbare HF/RF-signalen.
Draadloze zendmethoden
Onderzoek naar verschillende vormen van draadloze transmissie.
Detectie van videokanalen
Technische controle op verborgen of ongewenste videotransmissie.
Draaggolffrequentiemetingen
Meer informatie over metingen van relevante draaggolven en frequenties.
Röntgentechnologie
Aanvullende inspectiemethode voor specifieke objecten en situaties.
Thermografie
Gebruik van warmtebeeldtechniek als onderdeel van afluisterbeveiliging.
Reikwijdte van geluidsgolven
Onderzoek van akoestische omstandigheden en mogelijke overdracht van geluid.
Documentatie van technische metingen
Vastleggen van meetresultaten en relevante draadloze omgevingsgegevens.
Veelgestelde vragen over een technisch ruimtelijk onderzoek
Is alleen een RF-meting voldoende om afluisterapparatuur uit te sluiten?
Nee. RF-analyse is belangrijk voor actieve draadloze zenders, maar apparatuur kan uitgeschakeld zijn, lokaal opnemen of via kabels functioneren. Daarom combineert professioneel TSCM-onderzoek meerdere technieken.
Moet een ruimte leeg zijn tijdens het onderzoek?
Bij voorkeur zijn zo weinig mogelijk personen aanwezig. Dat maakt een systematische inspectie en technische meting eenvoudiger. De praktische omstandigheden worden vooraf met de opdrachtgever afgestemd.
Wordt bij iedere sweep röntgentechnologie gebruikt?
Nee. Röntgentechnologie is een aanvullende methode die alleen wordt ingezet wanneer de situatie, het object en de gekozen veiligheidsdiepte daar aanleiding toe geven.
Worden verdachte apparaten direct verwijderd?
Niet automatisch. Eerst wordt beoordeeld wat het aangetroffen onderdeel is en welke vervolgstap passend is. Dit voorkomt onnodige beschadiging en kan belangrijk zijn wanneer documentatie of bewijsoverwegingen een rol spelen.
Hoe lang duurt een technisch TSCM-onderzoek?
De duur hangt af van de grootte en complexiteit van de locatie, het aantal ruimtes, het risicoprofiel en de afgesproken onderzoeksmethoden. Een volledige technische sweep vraagt daardoor aanzienlijk meer tijd dan een eenvoudige snelle scan.
